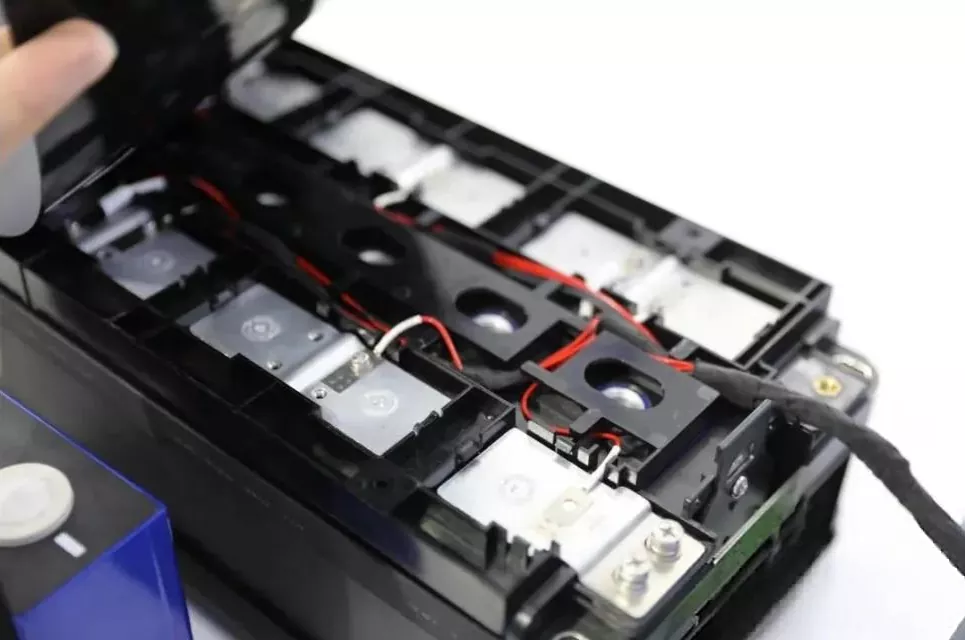

Voeding Batterijpakket Kabel-CCS

Honflex Electronics biedt Power Battery Pack Cable-CCS, een batterijverbindings- en beheercomponent die traditionele kabels (draden, terminals, connectoren) integreert met rails, plastic structurele componenten, temperatuursensoren en andere elementen in één enkele eenheid. In tegenstelling tot CCS op basis van FPC (flexibele printplaat) ondersteunen wij maatwerk. Door middel van een modulair en geïntegreerd ontwerp hebben we de voorheen verspreide en ongeordende detectieharnassen systematisch geüpgraded. Het is een belangrijke basismodule voor het monitoren van de batterijveiligheid, statusbeoordeling en prestatie-optimalisatie.

Omdat het kernlassen en de verbinding binnen de module zijn voltooid vóór de eindmontage, door de integratie van tientallen of zelfs honderden verspreide montagepunten in verschillende modulaire componenten, is het productieproces vereenvoudigd en is het aantal herbewerkingen als gevolg van lassen ter plaatse of slechte montage verminderd.

Het geïntegreerde structuurontwerp van de Power Battery Pack Cable-CCS lost effectief de problemen op van rommelige traditionele bedrading en interferentie en slijtage met andere pijpleidingen. Door de draden netjes in de kunststof beugels te bevestigen, wordt de ruimte beter benut en worden de onderhoudswerkzaamheden achteraf vergemakkelijkt. Bovendien is de toeleveringsketen, gebaseerd op het volwassen bedradingsproces in de automobielsector, volwassen en zijn de grondstofkosten transparant, wat een ideale keuze biedt voor fabrikanten die op zoek zijn naar een stabiel upgradepad, maar niet bereid zijn over te schakelen naar het nieuwe FPC-proces.

De modulaire kunststof structurele componenten bieden uniforme isolatiebescherming en mechanische bevestiging voor de kabels en aansluitpunten, waardoor de trillings- en schokbestendigheid van het systeem wordt verbeterd. Het garanderen van operationele veiligheid

Structuur en kenmerken:

Het modulaire geïntegreerde ontwerp integreert de verspreide onafhankelijke spanningsbemonsteringslijnen en temperatuursensorlijnen via connectoren en terminals in een overzichtelijke kabelboomassemblage, waardoor de traditionele assemblagemethode van "eerst de verspreide lijnen leggen, dan de terminals verbinden" fundamenteel verandert en gestandaardiseerde functionele eenheden worden gecreëerd.

2. De verbinding tussen de rail en de accupolen wordt meestal tot stand gebracht door middel van laserlassen. Deze verbinding wordt gerealiseerd door middel van krimpen, lassen of integratie in de connector, waardoor de algehele stabiliteit van de constructie wordt gewaarborgd en het losraken van een enkele draad wordt vermeden.

3. Adaptieve automatiseringsupgrade. Traditionele losse bedrading is afhankelijk van handmatige montage, terwijl de Power Battery Pack Cable-CCS in de module is geïntegreerd. Dankzij de regelmatige vorm en duidelijke interfaces kan het zich aanpassen aan een hogere mate van geautomatiseerde assemblageprocessen.

4. Afhankelijk van de ontwerpvereisten van de klant kan het worden gecombineerd met andere FPC of PCBA (Printed Circuit Board Assembly) om een ​​hybride integratieoplossing te vormen. Er zijn "kabelboom + isolatieplaat" of "FPC + vacuümvormen/kabelboom"-schema's, die voldoen aan verschillende kosten-, prestatie- en ruimtevereisten.

Parameters

Sollicitatie

Voor projecten die gevoelig zijn voor kosten en procestransities, vooral voor accupakketten met volwassen bedradingstoevoersystemen, kunnen door minimale wijzigingen de efficiëntie en betrouwbaarheid worden verbeterd. Voor middelgrote en grote batterijmodules en energieopslagsystemen, maar ook voor bedrijfsvoertuigen en energieopslag, kan de Power Battery Pack Cable-CCS dienen als onderdeel van een samengestelde CCS-oplossing van het type "wiring + FPC" of "wiring + PCBA", waarbij gebruik wordt gemaakt van de unieke voordelen op het gebied van hoge stroomtransmissie of specifieke verbindingstypen.

Onze inzet

We zijn ons terdege bewust van de uitdagingen waarmee de elektrische batterij-industrie wordt geconfronteerd tussen efficiëntie, betrouwbaarheid en kosten. Gebaseerd op volwassen elektrische verbindingstechnologie voor auto's, is dit van cruciaal belang. De waarde die we bieden ligt niet alleen in het leveren van hoogwaardige modules die voldoen aan de groepsnormen zoals de "Technische vereisten voor componenten van het New Energy Battery Connection System (CCS)", maar ook in het hebben van een uitgebreide servicecapaciteit die betrekking heeft op structureel ontwerp, bedradingsproces, geautomatiseerde assemblage-integratie en uitgebreide testverificatie. Wij worden een betrouwbare partner voor u op het upgradepad van het ontwerp en de productie van batterijpakketten. Als u zich dieper wilt verdiepen in de technische details van kabel-CCS of deze wilt vergelijken met andere technische paden, kunt u op elk gewenst moment samenwerkingskwesties bespreken. U kunt contact opnemen met vice-president Til Ding (Tel: +86 18750290300, E-mail:rding@hon-flex.com) of zaakvoerder Rick Wang (Tel:+86-15959382432, E-mail:yhwang@hon-flex.com), of bezoek de websitevoor meer informatie.
