Kabel CCS voor energieopslagbatterijpakketten

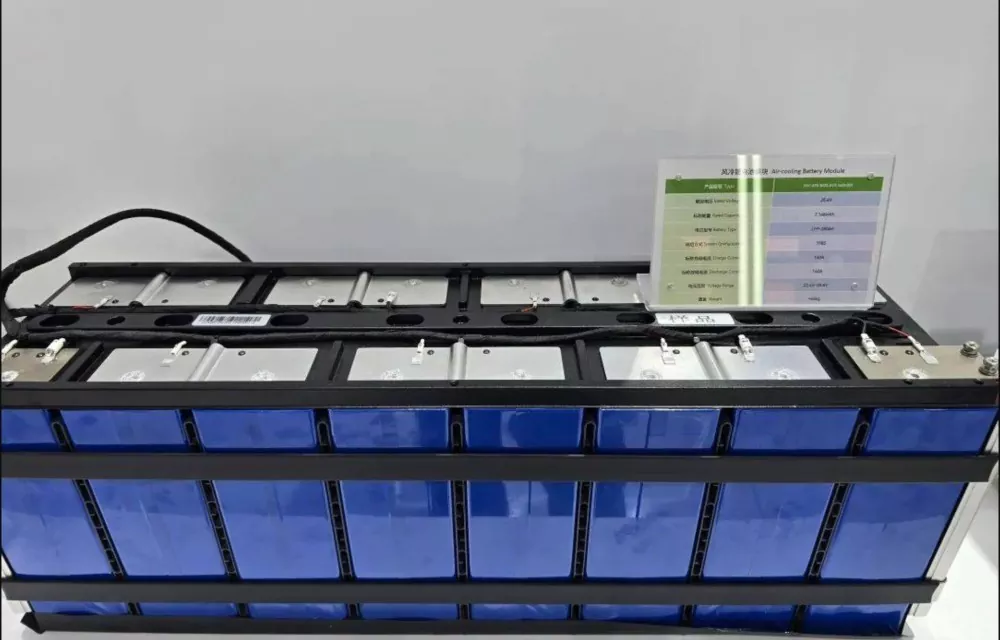

De Cable CCS voor energieopslagbatterijpakketten is een batterijverbindings- en beheercomponent die traditionele kabelbomen (draden, terminals, connectoren) met rails, plastic structurele onderdelen, temperatuursensoren en andere elementen in één enkele eenheid integreert. In tegenstelling tot CCS op basis van flexibele gedrukte schakelingen (FPC), behoudt het de klassieke kabelboomstructuur en worden voorheen verspreide en ongeorganiseerde detectieharnassen systematisch geüpgraded door middel van een modulair en geïntegreerd ontwerp. Als het ‘gestructureerde neurale netwerk’ van het Battery Management System (BMS) is het verantwoordelijk voor het betrouwbaar verzamelen van spannings- en temperatuursignalen van elke individuele cel, en dient het als een kritische basismodule voor het monitoren van de batterijveiligheid, statusbeoordeling en prestatie-optimalisatie in stationaire energieopslagsystemen.

Kernstructuur en functies

1. Modulair geïntegreerd ontwerp:

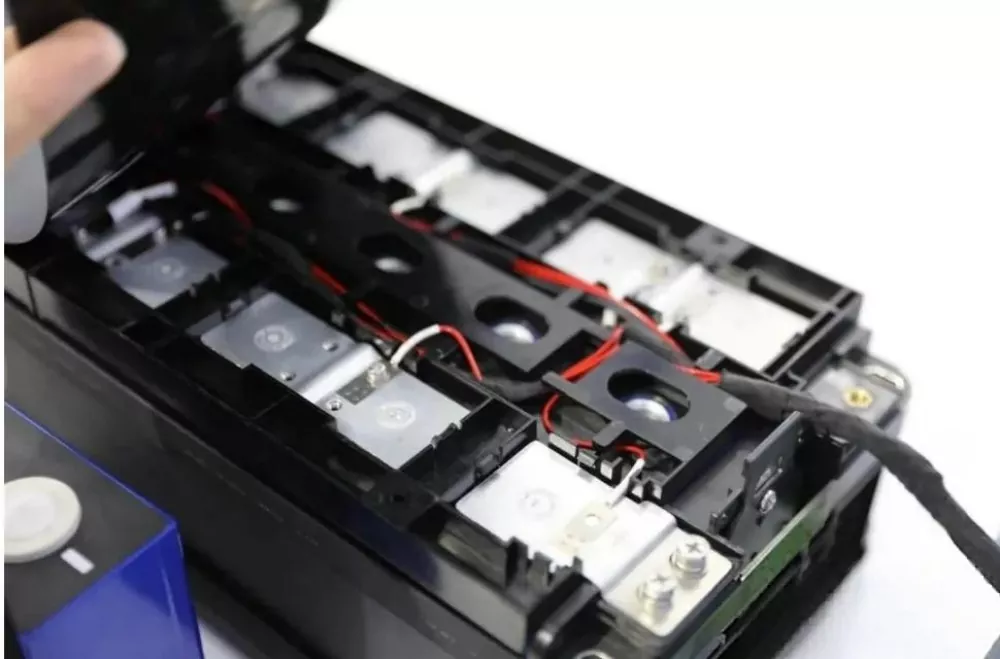

Verspreide onafhankelijke spanningsbemonsteringskabels en temperatuursensordraden zijn via connectoren en terminals geïntegreerd in overzichtelijke kabelboomsamenstellen. Deze zijn voorgemonteerd met koperen/aluminium rails (die celserie-/parallelle verbindingen dragen) en isolerende plastic beugels (isolatieplaten) om een ​​complete module te vormen. Dit ontwerp transformeert fundamenteel de traditionele assemblagewijze van "eerst verspreide draden leggen en vervolgens aansluitingen bevestigen", waardoor gestandaardiseerde functionele eenheden ontstaan ​​die op maat zijn gemaakt voor grootschalige energieopslaginstallaties.

2. Stabiele en betrouwbare verbindingsarchitectuur:

Verbindingen tussen rails en celterminals maken doorgaans gebruik van processen met hoge betrouwbaarheid, zoals laserlassen.

Elektrische verbindingen tussen de kabelboom en de detectiepunten op de rails worden tot stand gebracht door middel van krimpen, lassen of integratie in connectoren, waardoor een robuuste structuur wordt gegarandeerd en het risico van losraken van afzonderlijke draden wordt vermeden.

3. Aanpassingsvermogen aan automatisering:

Terwijl traditionele verspreide kabels afhankelijk zijn van handmatige assemblage, maken de regelmatige vorm en gedefinieerde interfaces, eenmaal geïntegreerd in een CCS-module, aanpassing mogelijk aan hogere niveaus van geautomatiseerde assemblageprocessen, zoals robotpositionering en -installatie – cruciaal voor de productie van energieopslag met grote volumes.

4. Flexibiliteit in technische trajecten:

Kabel CCS is een belangrijke tak in de CCS-technologieontwikkeling. Op basis van ontwerpvereisten kan het ook worden gecombineerd met andere technische trajecten zoals FPC of PCBA (Printed Circuit Board Assembly) om hybride geïntegreerde oplossingen te vormen, zoals "Cable + Isolating Plate" of "FPC + Vacuum Forming / Cable", die voldoen aan diverse kosten-, prestatie- en ruimtelijke vereisten voor verschillende energieopslagtoepassingen.

Voordelen

1. Hoge productie- en assemblage-efficiëntie: Het integreren van tientallen of honderden verspreide assemblagepunten in de installatie van een paar modulaire componenten vereenvoudigt het productieproces voor grote energieopslagbatterijpakketten aanzienlijk.

2. Betrouwbaarheid van de verbinding en consistente kwaliteit: Kernlassen en verbindingen binnen de module zijn voltooid vóór de eindmontage, waardoor complexe handelingen in het batterijpakket worden verminderd en de algehele herbewerkingssnelheid van het pakket wordt verlaagd als gevolg van slecht lassen of assembleren ter plaatse. Gestandaardiseerde productie zorgt voor productconsistentie bij implementaties met grote volumes.

3. Ordelijke structuur en ruimteoptimalisatie: Geïntegreerd ontwerp pakt problemen aan zoals rommelige routing van traditionele harnassen en mogelijke interferentie/slijtage met andere componenten. Kabels zijn netjes vastgezet in plastic beugels, waardoor de lay-out wordt verduidelijkt en de interne benutting van de verpakkingsruimte en het onderhoudsgemak worden verbeterd – van cruciaal belang voor grootschalige energieopslagsystemen die periodiek onderhoud vereisen.

4. Kosten en volwassenheid van de toeleveringsketen: Op basis van gevestigde kabelboomprocessen in de auto- en industriële sector is de toeleveringsketen volwassen en zijn de grondstofkosten relatief transparant. Voor energieopslagprojecten waarbij prioriteit wordt gegeven aan financierbaarheid en bewezen technologie, vertegenwoordigt dit een robuuste keuze met een laag risico vergeleken met nieuwere, op FPC gebaseerde benaderingen.

5. Verbeterde bescherming en veiligheid: modulaire kunststof structurele onderdelen bieden uniforme isolatiebescherming en mechanische bevestiging voor kabels en verbindingspunten, verbeteren de trillings- en slagvastheid en vergemakkelijken de naleving van strenge veiligheidseisen zoals vlamvertraging (UL94 V-0) en hoogspanningsisolatie.

Toepassingen

Dit product vertegenwoordigt een bewezen, betrouwbaar upgradepad van traditionele verspreide bedrading naar geïntegreerde oplossingen binnen energieopslagbatterijpakketten, voornamelijk toegepast in:

1. Energieopslagsystemen op nutsschaal: voor grote batterij-installaties die robuuste, bruikbare verbindingen met bewezen betrouwbaarheid op lange termijn vereisen.

2. Commerciële en industriële (C&I) energieopslag: waarbij kosteneffectiviteit en onderhoudsgemak prioriteit krijgen naast betrouwbare prestaties.

3. Energieopslagkasten voor woningen: toepassingen die profiteren van vereenvoudigde installatie en in het veld te onderhouden aansluitingen.

Onze missie

We begrijpen diepgaand de uitdagingen op het gebied van evenwicht tussen efficiëntie, betrouwbaarheid en kosten in de energieopslagindustrie. Onze Cable CCS-oplossing, gebouwd op volwassen industriële kabelboomtechnologie en verbeterd door modulaire integratie, biedt een robuust en bewezen producttraject voor energieopslagtoepassingen. We leveren niet alleen hoogwaardige modules die voldoen aan de relevante industrienormen, maar beschikken ook over diepgaande servicemogelijkheden, waaronder structureel ontwerp, kabelboomtechniek, geautomatiseerde assemblage-integratie en uitgebreide testen en validatie. We streven ernaar klanten te helpen complexe, arbeidsintensieve kabelassemblageprocessen om te zetten in gestroomlijnde, betrouwbare modulaire installaties, waardoor de productie-efficiëntie en de systeembetrouwbaarheid op de lange termijn aanzienlijk worden vergroot. Met onze diepgaande ervaring in zowel auto- als stationaire energieopslagtoepassingen zijn wij uw vertrouwde partner voor het ontwerp en de productie van batterijpakketten, of het nu gaat om proefprojecten of implementaties op gigawattschaal.

Veelgestelde vragen

1. Wat zijn de voordelen van Chengshi Cable CCS-oplossingen?

Chengshi Cable CCS biedt een flexibel modulair ontwerp, hoge geleidbaarheid, betrouwbare isolatie en kosteneffectieve productie, waardoor stabiele prestaties en eenvoudige installatie voor ESS-toepassingen worden gegarandeerd.

2. Kunt u op maat gemaakte kabel-CCS-oplossingen leveren?

Ja, als Chinese fabrikant en leverancier biedt Chengshi volledig op maat gemaakte kabel-CCS-ontwerpen op basis van spanning, stroom, lay-out en projectvereisten.

3. Welke materialen worden gebruikt in uw Kabel CCS-systemen?

We gebruiken hoogwaardige koperen of aluminium geleiders, precisie-isolatiematerialen en duurzame coatings om de veiligheid, geleidbaarheid en een lange levensduur te garanderen.

4. Welke toepassingen zijn geschikt voor Kabel CCS?

Onze kabel-CCS-oplossingen worden veel gebruikt in energieopslagsystemen (ESS), lithiumbatterijpakketten, opslag van hernieuwbare energie en industriële energiesystemen.

5. Hoe waarborgt u de productkwaliteit?

Chengshi volgt strikte kwaliteitscontroleprocessen, waaronder elektrische testen, isolatieverificatie en duurzaamheidstesten om aan internationale normen te voldoen.

6. Wat is uw productiecapaciteit en doorlooptijd?

Met volwassen productieprocessen en schaalbare productielijnen garanderen we een stabiele levering en snelle levering voor bulkbestellingen.
