Een uitgebreide analyse van het FPC-flashplatingproces

Flexibele printplaten (FPC's) zijn een onmisbaar onderdeel van moderne elektronische apparaten, alomtegenwoordig van opvouwbare smartphoneschermen tot precisiesondes in medische apparaten. Flash-plating is een kernproductieproces dat hoge prestaties en hoge betrouwbaarheid in FPC's mogelijk maakt.

Procesoverzicht: het complete traject van boren tot verkoperen

Het flash-platingproces bij de FPC-productie bestaat uit een reeks nauwkeurige bewerkingen. Het hele proces begint met boren, waarbij paden voor circuitverbindingen op het flexibele substraat worden gecreëerd. Vervolgens komt het koperplatingsproces, waarbij een dunne laag koper chemisch wordt afgezet op de wanden van het gat, waardoor een geleidende basis wordt gelegd voor het daaropvolgende galvaniseren.

De kern van het flash-platingproces ligt in het woord 'flash', waarbij een kritische galvaniseringslaag binnen slechts 3 minuten moet worden voltooid. Deze dunne en uniforme koperlaag vormt de basis voor de daaropvolgende verwerking. Daarna begint de fase van het lamineren van de droge film, waarbij het bordoppervlak wordt bedekt met een lichtgevoelige film ter voorbereiding op de vorming van het circuitpatroon.

De belichtings- en ontwikkelingsfasen bepalen de precieze vorm van het circuit. Door middel van een lichte en chemische behandeling wordt ongewenste droge film verwijderd, waardoor de gebieden bloot komen te liggen die secundaire koperbeplating vereisen. De laatste secundaire koperlaag verdikt het circuit tot de vereiste functionele dikte, waardoor een stabiele en betrouwbare stroomoverdracht wordt gegarandeerd.

Elke stap is als een zorgvuldig gechoreografeerde dans; zelfs een kleine afwijking kan leiden tot functionele defecten in de gehele printplaat. Deze vereiste voor precisie is de reden waarom FPC-productie bekend staat als de 'precisiekunst van de elektronica-industrie'.

Sleuteltechnologie: speciale behandeling van buiggebieden

Bij FPC-productie is het omgaan met buiggebieden een van de meest uitdagende aspecten. Om de betrouwbaarheid van de printplaat tijdens herhaald buigen te garanderen, is koperbeplating in de buiggebieden niet toegestaan. Dit is een van de fundamentele verschillen tussen FPC en stijve PCB-productie.

Het buiggebied is het "gewricht" van de FPC. Als dit gebied ook verkoperd zou zijn, zou de grotere dikte van de koperfolie de flexibiliteit van het materiaal verminderen. Na verloop van tijd zal herhaaldelijk buigen vermoeiingsscheuren in de koperlaag veroorzaken, waardoor de levensduur van het product ernstig wordt aangetast.

Bij de daadwerkelijke productie zijn de ongeplateerde buiggebieden iets groter dan de pure lijmopeningen. Dit is om te voorkomen dat de koperbekledingsoplossing in de buiggebieden binnendringt. Dit ontwerp met "gereserveerde ruimte" zorgt ervoor dat de circuitfunctionaliteit niet wordt beïnvloed, terwijl de bescherming van de flexibiliteit van het buiggebied wordt gemaximaliseerd.

De behandeling van de gewrichten is net zo cruciaal. Productiespecificaties vereisen expliciet dat verbindingen niet in delaminatiegebieden worden geplaatst en een golvend ontwerp moeten hebben. Dit ontwerp verspreidt effectief stress en voorkomt gewrichtsbreuk veroorzaakt door spanningsconcentratie.

Stel je het opvouwbare scherm van een smartphone voor, dat dagelijks aan tientallen, zelfs honderden buigingen wordt onderworpen. Het is de perfecte uitvoering van deze procesdetails die ervoor zorgt dat het apparaat bij langdurig gebruik niet zal falen als gevolg van FPC-storingen.

Nauwkeurige controle: dubbele vereisten van tijd en oppervlakte Het woord "flash" in de naam van het flash-platingproces weerspiegelt de snelheidseis van deze stap. Industrienormen bepalen duidelijk dat het flash-plating binnen 3 minuten moet worden voltooid. Dit is geen willekeurige tijdsinstelling, maar eerder de optimale oplossing die voortkomt uit uitgebreide experimenten en daadwerkelijke productie-ervaring.

Een te korte tijd resulteert in onvoldoende koperafzetting, waardoor er geen voldoende geleidende basis ontstaat voor daaropvolgende processen; een te lange tijd kan leiden tot ongelijkmatige koperlagen, met als gevolg grove korrels en onvoldoende hechting. Het tijdvenster van 3 minuten zorgt voor een perfecte balans tussen efficiëntie en kwaliteit.

De secundaire koperplatingfase heeft een andere focus. Hier moet het koperbekledingsgebied nauwkeurig worden gespecificeerd. Deze schijnbaar eenvoudige eis heeft feitelijk betrekking op meerdere aspecten, zoals productkwaliteitscontrole, kostenbeheer en traceerbaarheid.

Het koperbekledingsgebied heeft rechtstreeks invloed op de weerstand en het stroomvoerend vermogen van het eindproduct. Nauwkeurige controle van het gebied betekent nauwkeurige controle van de circuitprestaties, wat een van de belangrijkste verschillen is tussen hoogwaardige FPC's en gewone producten.

Vanuit kostenperspectief is koper een van de belangrijkste materiaalkosten bij de FPC-productie. Nauwkeurige controle van het koperbekledingsgebied kan onnodig materiaalverspilling voorkomen, wat aanzienlijke kostenbesparingen bij massaproductie kan opleveren. Belangrijker nog is dat gebiedsgegevens een basis vormen voor het volgen van de kwaliteit; Zodra zich een productprobleem voordoet, kan dit snel worden herleid tot specifieke procesparameters.

Kwaliteitsborging: meerlaagse controle zorgt voor nul defecten

De betrouwbaarheid van FPC's begint bij elk detail van het procesontwerp. Naast de speciale behandeling van buiggebieden en verbindingen, worden gedurende het hele proces meerdere lagen van kwaliteitscontrolemaatregelen geïmplementeerd.

In de fase van het lamineren van droge films na het flash-plating heeft de uniformiteit van de filmdikte rechtstreeks invloed op de belichtings- en ontwikkelingseffecten. Moderne productielijnen zijn meestal uitgerust met online monitoringsystemen om de filmdikte in realtime te meten en de procesparameters automatisch aan te passen om consistentie te garanderen.

De nauwkeurigheid van de belichtingsfase bepaalt de helderheid van het circuitpatroon. Geavanceerde belichtingsmachines maken gebruik van directe laserbeeldvormingstechnologie, waardoor lijnbreedtes en -afstanden kleiner dan 10 micrometer kunnen worden geproduceerd, waarmee wordt voldaan aan de ontwerpvereisten van de huidige FPC's met hoge dichtheid.

Kwaliteitscontrole in de fase van het secundaire verkoperen is bijzonder cruciaal. Naast gebiedscontrole vereisen de dikte van de koperlaag, de uniformiteit en de kristalstructuur strikte monitoring. Moderne galvaniseerlijnen zijn doorgaans uitgerust met röntgendiktemeters en elektrochemische analysatoren om de galvaniseerkwaliteit in realtime te bewaken.

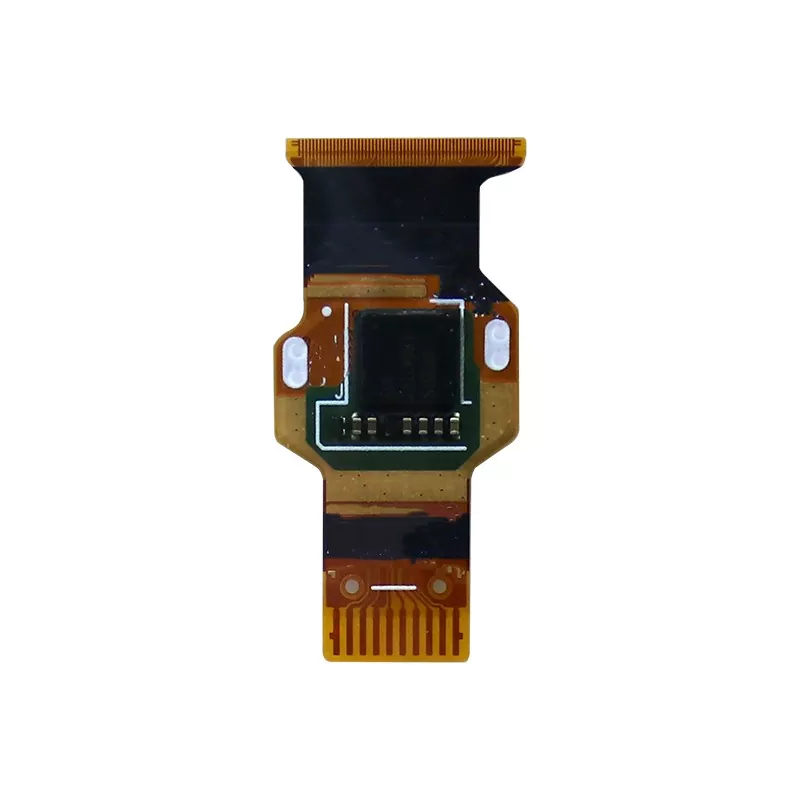

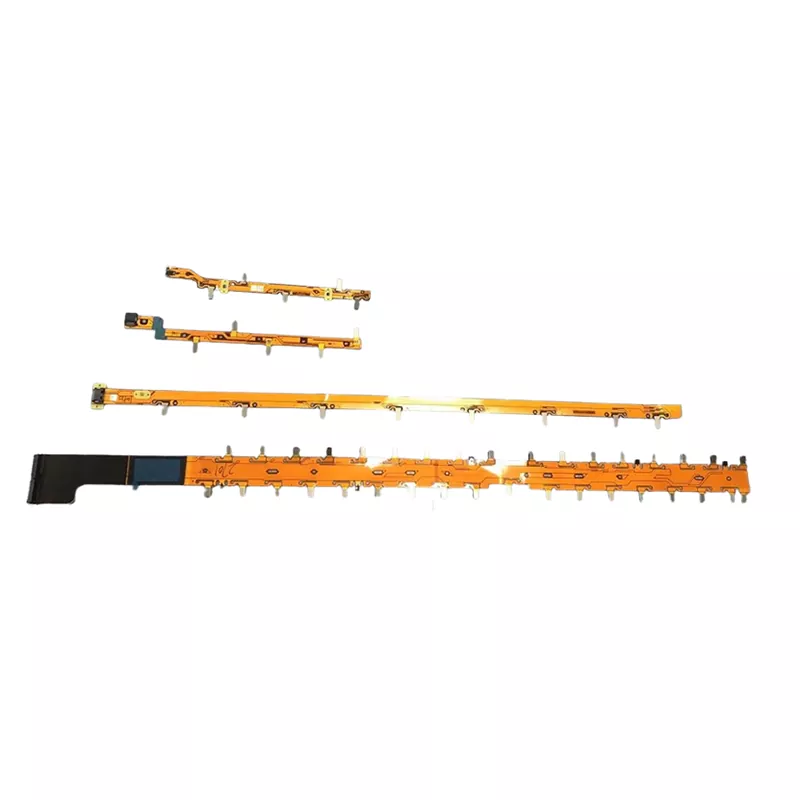

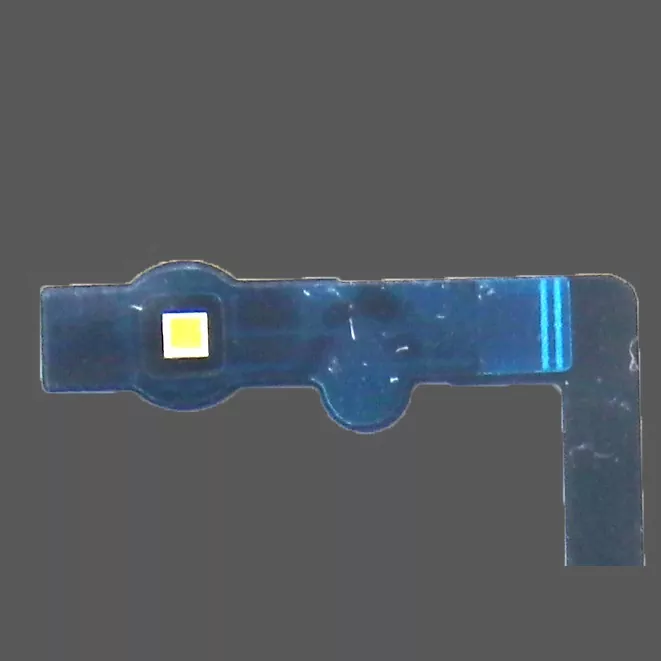

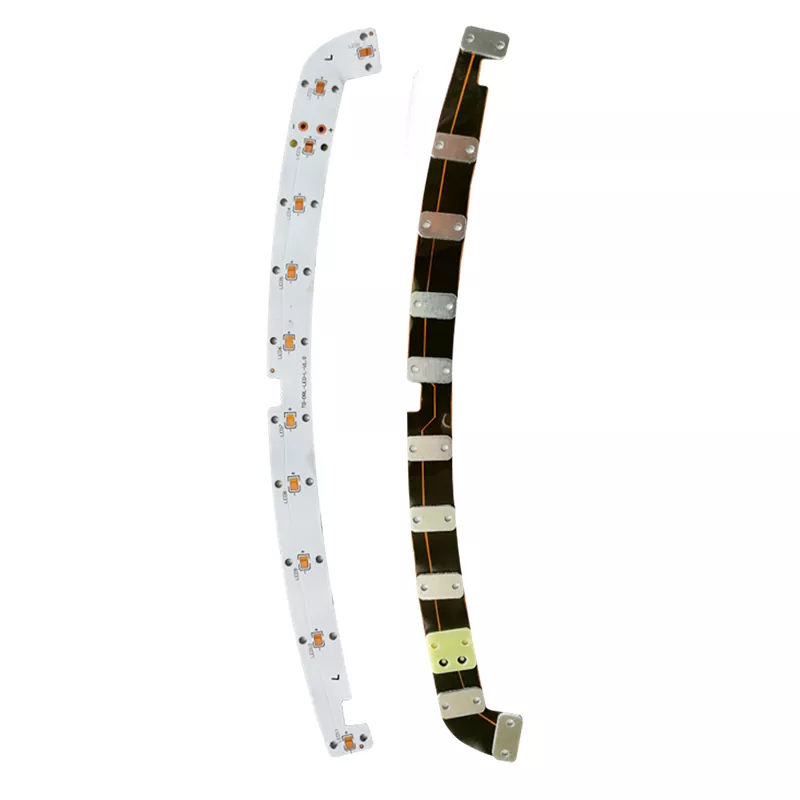

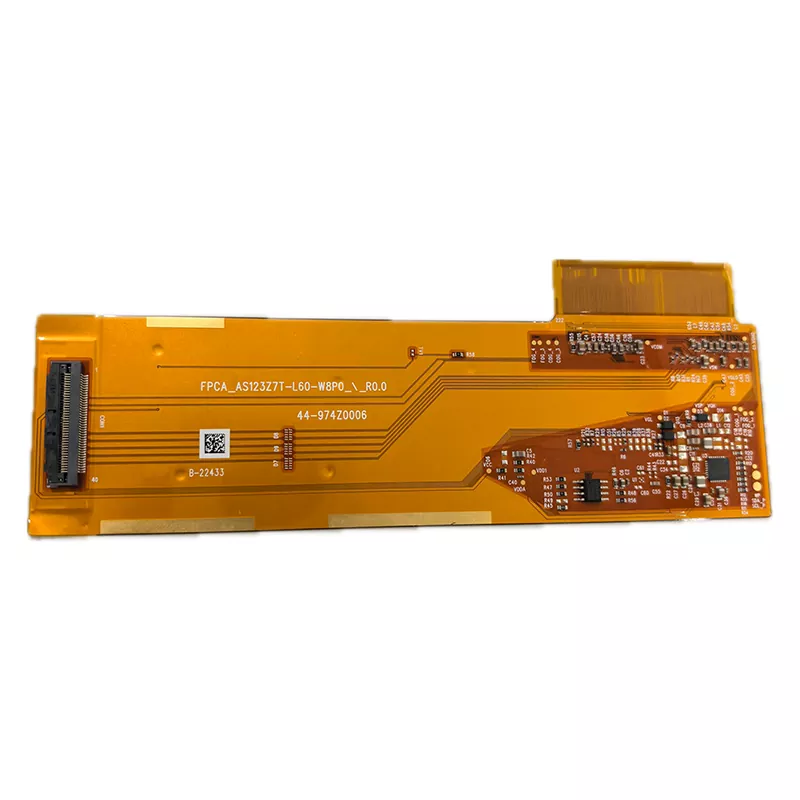

Deze meerlaagse kwaliteitscontrolemaatregelen zorgen ervoor dat het eindproduct voldoet aan de strenge eisen van verschillende vakgebieden, van consumentenelektronica tot auto-elektronica en medische apparatuur. In automobieltoepassingen moeten FPC's mogelijk bestand zijn tegen temperatuurschommelingen van -40°C tot 125°C; bij medische hulpmiddelen moeten de stabiliteit en biocompatibiliteit op lange termijn worden gegarandeerd.

Het flash-platingproces lijkt op de kunst van het "tekenen" van circuits op een flexibel substraat; elke stap belichaamt het streven van ingenieurs naar een evenwicht tussen precisie en flexibiliteit. Met de opkomst van draagbare apparaten, flexibele beeldschermen en micromedische apparaten zullen de FPC-productieprocessen blijven evolueren naar grotere precisie, flexibiliteit en betrouwbaarheid, en een onzichtbare schakel worden die de toekomstige elektronische wereld met elkaar verbindt.
