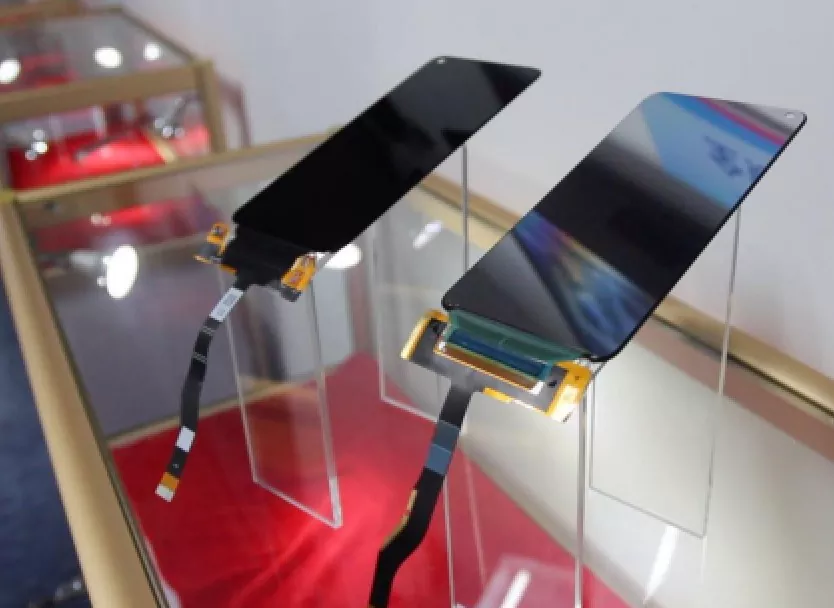

Displaymodule mobiele telefoon Rigid-Flex PCB

De mobiele-telefoondisplaymodule Rigid-Flex PCB is een kritische interconnectiedrager die een hoge integratie, hoge betrouwbaarheid en opvouwbaarheid mogelijk maakt in moderne smartphone-displaymodules. Door gebruik te maken van een composietstructuur waarbij stijve gebieden componenten bevestigen en het flexibele gebied dynamisch buigt, zorgt dit voor circuitstabiliteit, signaalintegriteit en mechanische duurzaamheid binnen een beperkte ruimte. Het is een belangrijke technologische factor voor dunnere en lichtere apparaten.

Wat is een Rigid-Flex-printplaat voor mobiele telefoons?

Een displaymodule voor mobiele telefoons Rigid-Flex PCB is een elektronische kerncomponent die in moderne smartphones wordt gebruikt om het beeldscherm met het moederbord te verbinden. Het combineert de kenmerken van stijve PCB's en flexibele PCB's (FPC's), waardoor circuitlay-outs met hoge dichtheid en mechanisch vouwen mogelijk zijn binnen beperkte ruimtelijke beperkingen.

Structurele componenten

1. Stijve sectie (stijve PCB)

Biedt een stabiele ondersteuningsstructuur, waarin kritische chips, connectoren en driver-IC's zijn ondergebracht.

Garandeert de mechanische sterkte en langdurige betrouwbaarheid van de displaymodule.

2. Flexibele sectie (flexibele PCB / FPC)

Buigbaar en opvouwbaar, gebruikt om verbindingen tot stand te brengen tussen het beeldscherm en het moederbord in kleine ruimtes.

Ondersteunt driedimensionale lay-outs, vermindert het aantal connectoren en verbetert de signaalintegriteit.

3. Rigid-Flex-ontwerp

Integreert de stijve en flexibele secties naadloos op één enkele plaat.

Biedt een circuitoplossing die tegelijkertijd stabiel en flexibel is, waardoor ultradunne apparaatontwerpen mogelijk worden.

Kernstructuur en kenmerken:

1. 3D-routing: het flexibele gedeelte kan worden gevouwen of gebogen als papier, waarbij de verticale ruimte in de telefoon volledig wordt benut om componenten zoals het driver-IC naar de achterkant van het scherm te vouwen, waardoor ultrasmalle randen of zelfs randloze ontwerpen op volledig scherm mogelijk zijn. Dit maakt een ultradun smartphone-ontwerp mogelijk.

2. De rigid-flex-kaart die in displaymodules wordt gebruikt, is een belangrijk onderdeel dat de displaydriver-IC met het moederbord verbindt. Het combineert de buigbaarheid van flexibele circuits met de stabiliteit van stijve platen en vormt de basis voor het bereiken van hoge scherm-tot-lichaamverhoudingen en dunne, lichtgewicht ontwerpen.

Belangrijkste prestatievoordelen:

1. Diktereductie: Elimineert de dikte van connectoren en overtollige deklagen van stijve platen, wat resulteert in een dunnere algehele structuur vergeleken met discrete oplossingen.

2. Superieure signaalintegriteit: maakt gebruik van bedradingstechnieken met hoge dichtheid (bijvoorbeeld differentiële paarroutering) en materialen met laag diëlektrische verlies om op stabiele wijze hogesnelheidsbeeldgegevensstromen te verzenden (ondersteunt 4K/8K-video), waardoor signaalverzwakking en elektromagnetische interferentie effectief worden onderdrukt, waardoor verliesloze overdracht met lage latentie van beeldgegevens met hoge pixels wordt gegarandeerd.

3. Interferentie-immuniteit: Vergeleken met lange flexibele kabels verkorten rigid-flex-platen de signaalpaden en kunnen ze elektromagnetische interferentie effectief isoleren via kopergiet- of afschermingsfilms.

4. Structurele integriteit: De verbindingen tussen stijve en flexibele secties worden gevormd door interne chemische afzetting en galvanisering, in plaats van door soldeerverbindingen. Dit maakt de buigweerstand op de kruising veel beter dan die van traditionele "FPC + connector" of "FPC gesoldeerd op stijve plaat" -oplossingen.

5. Hoge schokbestendigheid: de geïntegreerde structuur minimaliseert het risico op falen van de soldeerverbinding, waardoor een stabiele signaaloverdracht wordt gegarandeerd, zelfs tijdens vallen of trillingen.

6. Ondersteunt dynamisch buigen: bij opvouwbare telefoons is het bestand tegen meer dan 400.000 herhaalde buigingen, terwijl de elektrische prestaties behouden blijven.

Belangrijkste technische parameters:

1. Structurele parameters:

Aantal lagen en structuur: Meestal 4-6 lagen, met behulp van een "rigid-flex" constructie.

Dikte: Flexibel gebied, doorgaans 0,1-0,2 mm voor extreme dunheid; stijve gebiedsdikte ontworpen volgens de vereisten voor montage en routering van componenten.

Minimale buigradius: kan minder dan 0,5 mm zijn, geschikt voor krappe buigruimtes.

2. Elektrische prestaties:

Lijnbreedte/-ruimte: 40 μm - 50 μm, voldoet aan de vereisten voor signaaloverdracht met hoge dichtheid.

Impedantiecontrole: Strikte impedantiecontrole (bijv. 100Ω ±10%) voor differentiële signalen met hoge snelheid (bijv. MIPI DSI).

Transmissiebandbreedte: Ondersteunt hogesnelheidsgegevensoverdracht van meerdere Gbps per kanaal en voldoet aan de weergavevereisten met hoge resolutie en hoge framesnelheid.

3. Materialen en betrouwbaarheid:

Substraat: In de flexibele sectie kan polyimide (PI) of het krachtigere Liquid Crystal Polymer (LCP) worden gebruikt, waarbij de laatste voordelen biedt op het gebied van ultradunheid, laag verlies en buiguithoudingsvermogen.

Buiguithoudingsvermogen: Dynamische buiglevensduur >400.000 cycli.

Bedrijfstemperatuur: -30°C tot +85°C, voldoet aan de strenge eisen van de gebruiksomgeving van consumentenelektronica.

Toepassingsscenario's

Dit product is de kernverbindings- en ondersteuningsoplossing voor moderne smartphonedisplaysystemen, die voornamelijk hoogwaardige telefoonschermen bedienen (doorgaans kleiner dan 6,7 inch), waardoor compacte stapeling en signaaloverdracht van hoge kwaliteit mogelijk zijn.

Onze waardepropositie

Wij zijn gespecialiseerd in het leveren van toonaangevende rigid-flex bordoplossingen voor display-interconnectie in de mobiele-telefoonsector. We bieden niet alleen gestandaardiseerde, zeer betrouwbare producten, maar beschikken ook over sterke capaciteiten op het gebied van collaboratief ontwerp, simulatie-optimalisatie en ontwikkeling op maat. Gesteund door diepgaande expertise op het gebied van precisiecircuitverwerking, materiaalkunde, thermische simulatie en signaalintegriteitsanalyse, werken we nauw samen met klanten om volledige procesondersteuning te bieden – van conceptontwerp tot massaproductie – afgestemd op specifieke ID-ontwerpen, stapelarchitecturen en weergaveprestatiedoelstellingen. We streven ernaar innovatieve techniek in te zetten om klanten te helpen de grenzen van ruimte en prestaties in displaysystemen voor smartphones te verleggen, waardoor duidelijkere en stabielere visuele ervaringen worden gecreëerd, waardoor wij uw vertrouwde kerncomponentpartner worden.
