Honflex Electronics ondersteunt, als een grote fabriek die AR Glasses Transmission Line FPC in China produceert, aanpasbare flexibele interconnect-kerncomponenten die speciaal zijn ontworpen voor augmented reality (AR)-brillen en slimme brillen. De "data-backbone" die verschillende structurele componenten van de bril kan verbinden, verbindt het hoofdbesturingssysteem (SoC/moederbord) op de ene bril met de belangrijkste componenten (zoals display-engine, camera, luidspreker, microfoon, batterij, antenne en meerdere sensoren) die op de andere bril, het frame en de optische module zijn verdeeld.
Het team koos voor een dynamisch, flexibel ontwerp met behulp van een ultradun meerlaags substraat met een dikte van slechts 0,17 millimeter of dunner. Door met een zeer kleine buigradius in het bruggedeelte van de neus te buigen, konden ze met succes de linker- en rechterpoten met elkaar verbinden, waardoor een gelijktijdige elektrische transmissie werd bereikt. Voor het veelvuldig openen en sluiten van de tempelpoten werd een versterkt structuurontwerp gebruikt om ervoor te zorgen dat het scharnier- of buiggebied bestand was tegen continue buigcycli van 100.000 keer of tot 500.000 keer. Het behoudt nog steeds de elektrische prestaties en mechanische integriteit.
Binnenin de tempel is onregelmatige, precieze bedrading met hoge dichtheid van zes of meer lagen gerealiseerd, waardoor de snelle overdracht van complexe signalen zoals data, audio, stroom en controle mogelijk is. De antennesporen zijn rechtstreeks in de FPC geïntegreerd en in de tempel geïnstalleerd, waardoor kostbare interne ruimte aanzienlijk wordt bespaard.
Om de uitdagingen op het gebied van warmteafvoer aan te pakken die worden veroorzaakt door geconcentreerde warmtebronnen, zoals de hoofdprocessor in besloten ruimtes, hebben we ingebouwde technologie voor thermisch beheer geïntroduceerd. Om het hoofd te bieden aan de barre draagomstandigheden heeft de AR Glasses Transmission Line FPC speciaal een speciale beschermende coating aangenomen om erosie door zweet, corrosie, vet en andere verontreinigingen veroorzaakt door huidcontact te voorkomen.
| Parameter | Specificatie |
| Dikte | ≤0,17 mm (meerdere lagen) |
| Lijnbreedte | 50 µm |
| Afstand | ~50 μm |
| Milieu weerstand | Zweetbestendig, corrosiebestendig |
| Thermische prestaties | Materiaal- of structureel ontwerp verhoogt de efficiëntie van de warmteafvoer met >60% |
| Dynamische elastische zone | BBB 100.000 cycli |
De dikte van FPC is minder dan 0,2 mm en is extreem licht van gewicht. Het past bij de onregelmatige vorm van een bril en biedt het beste draagcomfort voor gebruikers.
2. AR-briltransmissielijn integreert bedrading, impedantiecontrole en geavanceerd afschermingsontwerp. AR Glasses Transmission Line zorgt voor transmissie met weinig verlies en hoge betrouwbaarheid.
3. Het geïntegreerde flexibele verbindingsontwerp en de aanpasbare uitstekende weerstand tegen vermoeidheid zijn bestand tegen 500.000 buigcycli.
4. Modulair ontwerp verbetert de productie-efficiëntie en productconsistentie en verlaagt de toepassing van kosten.
5. Flexibele en schaalbare architectuur, die meerdere functionele circuits kan integreren, zoals stroomtransmissie, detectie, audio en antennes.
1. AR-bril uit één stuk

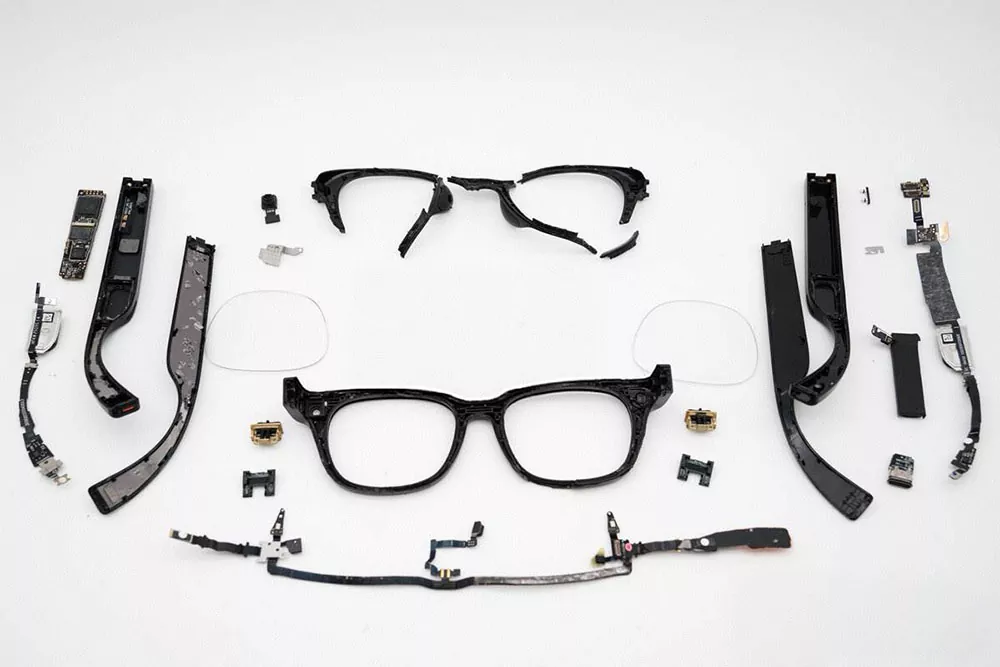

Als het centrale netwerk dat het moederbord, de optische weergavemodule (optische engine), camera-array, microfoonarray, luidspreker en batterij verbindt.
2. Slimme audiobril
De tempel integreert audioverwerking, ruisonderdrukking, aanraakbediening en draadloze verbindingsmodules, waardoor high-definition geluid en intelligente interactie worden geboden.
3. Tethered AR-apparaat
Verbind de weergave- en detectiesystemen op de bril met externe verwerkingseenheden, zoals smartphones of hostapparaten, enz...
4. Lichtgewicht informatiedisplaybril
AR Glasses Transmission Line richt zich op meldingen, navigatie-aanwijzingen en contextwaarschuwingen.
Honflex Electronics streeft ernaar om op maat gemaakte oplossingen te bieden voor de volgende generatie mens-machine-interface: AR Glasses Transmission Line FPC. Naast het leveren van gestandaardiseerde FPC-producten die voldoen aan extreme eisen op het gebied van fysieke afmetingen en elastische levensduur, beschikken we ook over een sterk collaboratief ontwerpvermogen, waardoor vroege samenwerking mogelijk is vanaf de initiële productarchitectuur. We werken samen met onze klanten om uitdagingen op systeemniveau op het gebied van ruimtelijke stapeling, thermisch beheer, signaalintegriteit en duurzaamheid te overwinnen, zodat elk product stabiel kan werken in AR-brillen en The Times kan bijhouden.
Door middel van innovatieve materiaaltoepassingen, procesdoorbraken en diepgaande maatwerkdiensten streeft ons team ernaar uw meest vertrouwde partner te worden, een uitstekende gebruikerservaring en productdifferentiatie te bereiken en samen een naadloze toekomst van digitaal en fysiek vorm te geven.
